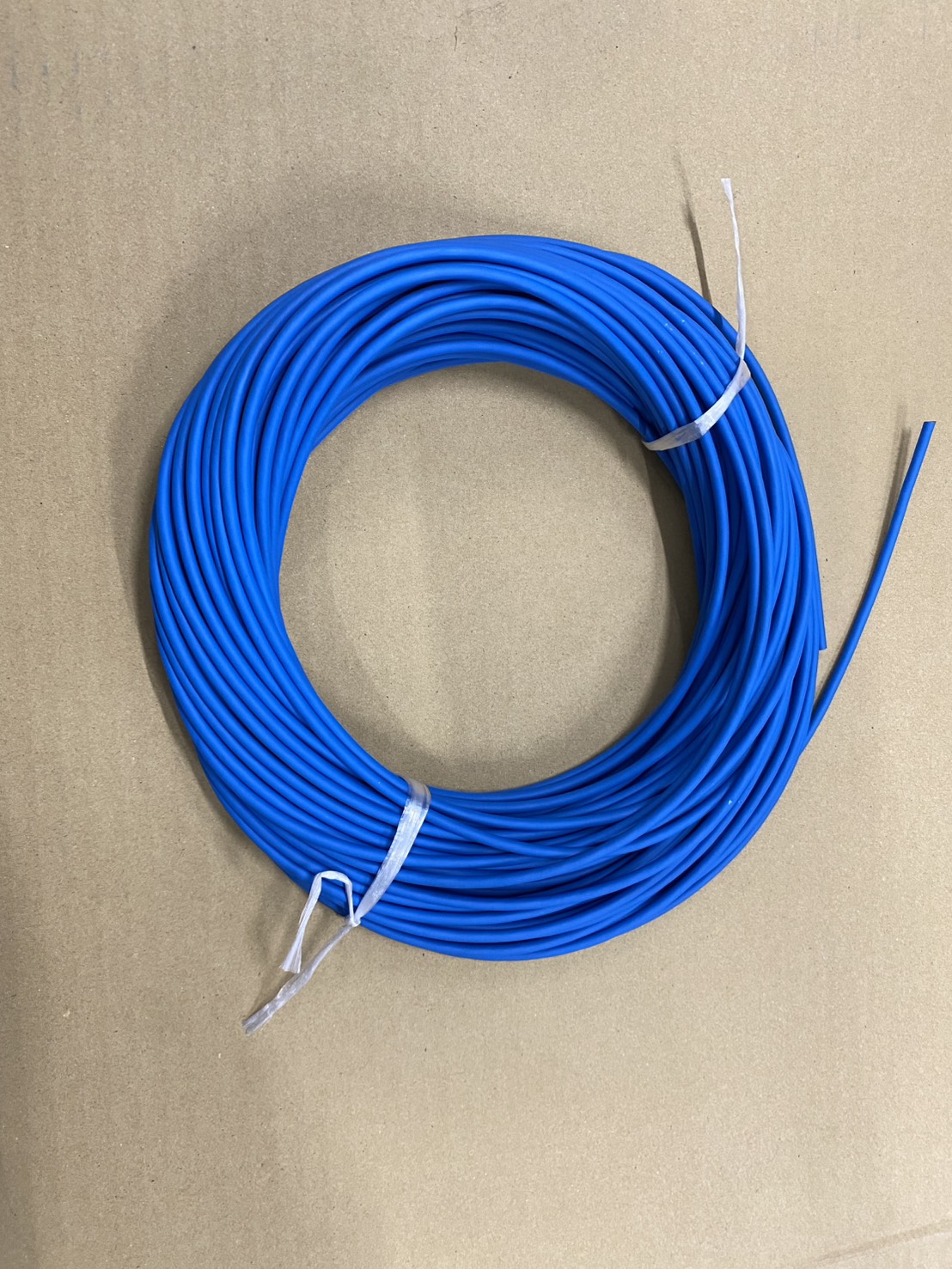

被覆熱電対とは
熱電対素線そのものにビニール・ガラス編組・テフロンなどで絶縁被覆を施した、軽量で手軽な熱電対です。主に中低温域の簡単な温度測定に利
用されコストも安いことが特徴です。K,E,J,T タイプに適応されます。柔軟性に富み自由に折り曲げられ、加工が簡単ですから、狭い場所・多点
の温度チェック・使い捨てしなければならない場所等、用途によっては非常に便利です。
| 被覆の種類 | 素線 | 芯線径 (mm) | 常用/最高限度 (℃) | 概略寸法 (mm) | 電気抵抗 (Ω/m) |
| 耐熱ビニール | K | 0.1 ~ 0.65 | 60 / 100 | 1.0×1.5 ~ 2.6×4.0 | 123.5 ~ 2.95 |
| E | 0.1 ~ 0.65 | 60 / 100 | 1.0×1.5 ~ 2.6×4.0 | 150.2 ~ 3.56 |
| J | 0.1 ~ 0.65 | 60 / 100 | 1.0×1.5 ~ 2.6×4.0 | 78.3 ~ 1.70 |
| T | 0.1 ~ 0.65 | 60 / 100 | 1.0×1.5 ~ 2.6×4.0 | 64.6 ~ 1.50 |
| ガラス編組 | K | 0.1 ~ 1.0 | 200 / 250 | 0.8×1.2 ~ 2.3×4.1 | 123.5 ~ 1.25 |
| E | 0.1 ~ 1.0 | 200 / 250 | 0.8×1.2 ~ 2.3×4.1 | 150.2 ~ 1.50 |
| J | 0.1 ~ 1.0 | 200 / 250 | 0.8×1.2 ~ 2.3×4.1 | 78.3 ~ 0.72 |
| 被覆の種類 | 素線 | 芯線径 (mm) | 常用/最高限度 (℃) | 概略寸法 (mm) | 電気抵抗 (Ω/m) |
| 耐熱無機塗料 | K | 0.32 ~ 1.0 | 250 / 400 | 1.6×2.3 ~ 2.7×4.3 | 12.1 ~ 1.25 |
| シリカガラス | K | 0.32 ~ 1.0 | 400 / 600 | 1.6×2.3 ~ 2.7×4.3 | 12.1 ~ 1.25 |
| セラミック編組 | K | 0.32 | 500 / 650 | 1.6×2.4 | 12.1 |
| | 0.65 | 650 / 850 | 2.2×3.3 | 2.95 |
| | 1 | 750 / 950 | 2.6×4.2 | 1.25 |
| 素線 | 芯線径 (mm) | 常用/最高 (FEP) | 常用/最高 (PFA) | 概略寸法 (mm) | 抵抗 (Ω/m) |
| K | 0.1 ~ 0.65 | 150 / 200 | 200 / 260 | 0.8×1.2 ~ 1.5×2.5 | 123.5 ~ 2.95 |
| T | 0.1 ~ 0.65 | 150 / 200 | 200 / 260 | 0.8×1.2 ~ 1.5×2.5 | 64.6 ~ 1.50 |
| 被覆の種類 | 素線 | 芯線径 (mm) | 常用/最高 (℃) | 概略寸法 (mm) | 電気抵抗 (Ω/m) |
| ポリエステル | K | 0.1, 0.2 | 80 / 105 | φ0.12~0.22×2 | 123.5, 30.9 |
| T | 0.1, 0.2 | 80 / 105 | φ0.12~0.22×2 | 123.5, 30.9 |
| ポリアミド | K | 0.05, 0.1 | 150 / 210 | φ0.06~0.12×2 | 494.0, 123.5 |
| T | 0.05, 0.1 | 150 / 210 | φ0.06~0.12×2 | 494.0, 123.5 |
シールド及び保護偏組
| 種類 |
| ステンレス線外部編組 |
| すずめっき軟銅線外部編組 |
| すずめっき軟銅線内部編組 |
被覆熱電対線形状
